Tableau de configuration des commutateurs BANK-DIP-Switch
|
|
| ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
BANK 0 |
PRIMAIRE (par défaut) |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
BANK 1 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
ACTIVÉ |
BANK 2 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
ACTIVÉ |
BANK 3 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
BANK 4 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
BANK 5 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
BANK 6 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
BANK 7 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
BANK 8 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
BANK 9 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
BANK 10 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
BANK 11 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
BANK 12 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
BANK 13 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
BANK 14 |
SECONDAIRE |
|
ACTIVÉ |
ACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
DÉSACTIVÉ |
BANK 15 |
SECONDAIRE |
IMPORTANT:
- ON = position haute
- OFF = position basse
Étape 1:

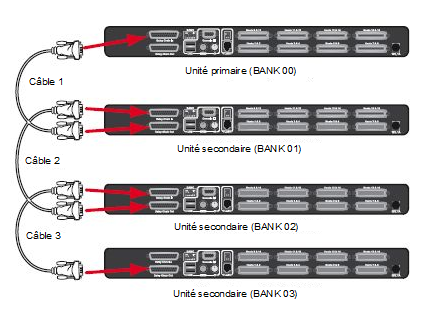

À l'aide du Câble en guirlande (F1D108-CBL), connectez une extrémité au port d'Entrée en guirlande sur le commutateur KVM principal (BANK 00).
Étape 2:
Connectez l’autre extrémité du Câble en guirlande (F1D108-CBL) au port de Sortie en guirlande du premier commutateur KVM secondaire (BANK 01).
Étape 3:
Pour ajouter des unités secondaires, connectez une extrémité du Câble en guirlande (F1D108-CBL) au port d'Entrée en guirlande du premier commutateur KVM secondaire et l'autre extrémité au port de Sortie en guirlande du prochain commutateur KVM secondaire (par exemple, BANK 01).
Étape 4:
Répétez l'Étape 3 pour les commutateurs PRO3 KVM Switches supplémentaires que vous souhaitez chaîner en guirlande.
REMARQUE: Votre commutateur KVM PRO3 Switch est compatible avec les commutateurs Belkin OmniView® PRO2 KVM Switches avec câblage standard (F1DA104T, F1DA108T, F1DA116T). Dans une configuration en série, le commutateur PRO3 KVM Switch avec micro-câblage (F1DA104Z, F1DA108Z, F1DA116Z) doit être désigné comme commutateur KVM principal.
Connecter les serveurs
Étape 1:
Mettez sous tension les commutateurs KVM secondaires de manière séquentielle, en commençant par la BANK la plus élevée, en connectant l'alimentation de chaque unité. Chaque commutateur KVM doit afficher son numéro d’adresse BANK correspondant à la mise sous tension.
Par exemple, s'il y a cinq (5) commutateurs KVM et que BANK 4 est le plus éloigné dans la guirlande et que BANK 0 est le principal, mettez d'abord BANK 4 sous tension, attendez 10 secondes, puis mettez BANK 3 sous tension, attendez 10 secondes, puis allumez BANK 2, attendez 10 secondes, puis allumez BANK 1, attendez 10 secondes, puis allumez enfin BANK 0.
Étape 2:
Allumez le commutateur principal. Vous devriez voir le commutateur KVM principal s’allumer et afficher les chiffres 00, indiquant son adresse BANK.
REMARQUE: Si les commutateurs PRO3 KVM ne sont pas énumérés correctement, réinitialisez le commutateur KVM principal (BANK 00) en appuyant simultanément sur les touches BANK + et BANK -. Vous pouvez également réinitialiser le commutateur KVM principal pour détecter les nouveaux commutateurs KVM secondaires ajoutés. Si les commutateurs KVM n’énumèrent toujours pas correctement, vérifiez que l’adresse BANK correcte est attribuée à tous les commutateurs KVM et que tous les câbles en guirlande sont connectés correctement.
Étape 3:
Connectez le moniteur, le clavier et la souris de la console aux ports de console du commutateur principal (BANK 00).
Étape 4:
Vérifiez que le commutateur KVM principal a détecté tous les commutateurs KVM secondaires en faisant défiler les BANK à l’aide des boutons BANK + et BANK -. Si tous les commutateurs KVM secondaires sont correctement détectés, l’écran à LED du commutateur KVM principal s’enregistre et affiche l’adresse BANK du commutateur KVM secondaire connecté.
Étape 5:
Connectez tous les serveurs aux commutateurs KVM principal et secondaire.
Mise sous tension des systèmes
Vérifiez que tous les serveurs connectés au commutateur PRO3 KVM sont sous tension. Si aucun serveur connecté n’a été mis sous tension, vous pouvez le faire maintenant (les serveurs peuvent être activés simultanément). Le commutateur PRO3 KVM émule une souris et un clavier sur chaque port et permet à votre serveur de démarrer normalement.
Le serveur connecté au Port 1 sera affiché sur le moniteur. Vérifiez que le clavier, le moniteur et la souris fonctionnent correctement. Vérifiez tous les ports occupés pour vérifier que tous les serveurs sont connectés et répondent correctement. Si vous rencontrez une erreur, vérifiez vos connexions de câble pour ce serveur et redémarrez. Si le problème persiste, veuillez vous reporter à la section Troubleshooting (Dépannage) de votre User Manual (Manuel d'utilisation).
Maintenant que vous avez connecté votre console et vos serveurs à votre commutateur PRO3 KVM, celui-ci est prêt à être utilisé. Sélectionnez les serveurs connectés avec les sélecteurs de ports à accès direct, situés sur le panneau avant du commutateur PRO3 KVM; via l’Affichage à l’Écran ou en utilisant les touches de raccourci clavier via le clavier de la console. Il faut environ 1 à 2 secondes au signal vidéo pour s'actualiser après le changement de serveur. La resynchronisation des signaux de la souris et du clavier se produit également. Ceci est un fonctionnement normal et garantit qu'une synchronisation correcte est établie entre la console et les serveurs connectés.
REMARQUE: Pour des raisons de sécurité et d'économie d'énergie, le commutateur PRO3 KVM a été conçu pour éteindre le moniteur de la console après 10 minutes d'inactivité. Appuyez sur n’importe quelle touche du clavier de la console pour allumer le moniteur. Si la sécurité est activée dans le menu OSD, vous serez invité à entrer un nom d'utilisateur et un mot de passe.
